在傳輸到MCAD時，會出現一條消息，提示3D模型存在問題，該模型將被簡單的幾何圖形所替代。
起始版本：20.1至當前版本
詳細解決方案：

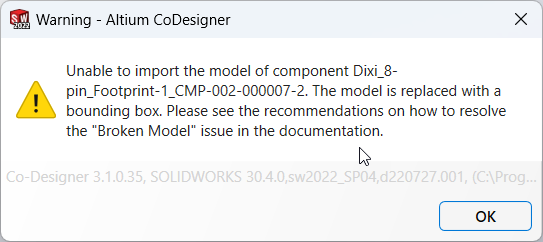

當使用Altium Codesigner將封裝3D模型元件從AltiumDesigner ECAD域推送到MCAD時，這些元件將發生變形和轉換，以便傳輸。在某些情況下，3D模型的模型拓撲中的某些功能可能會破壞此轉換過程。這可能導致模型在加載到MCAD時無法傳輸3D形狀，而只傳輸平面幾何圖形。加載到MCAD時將收到以下消息：“Warning: Component type <model_name> model was not properly imported. Model's shape was replaced with a fallback geometry”。
解決方案：
必須先修復模型，然后將其重新添加到封裝中，更新電路板，最后再次執行MCAD CoDesigner傳輸。以下是關于如何在ECAD工具中修復3D模型的步驟。最簡單的方法是以Parasolid格式保存文件。3. 將ECAD元件封裝中的三維主體替換為新的Parasolid模型。模型修復完成后，使用MCAD CoDesigner再次嘗試傳輸。
